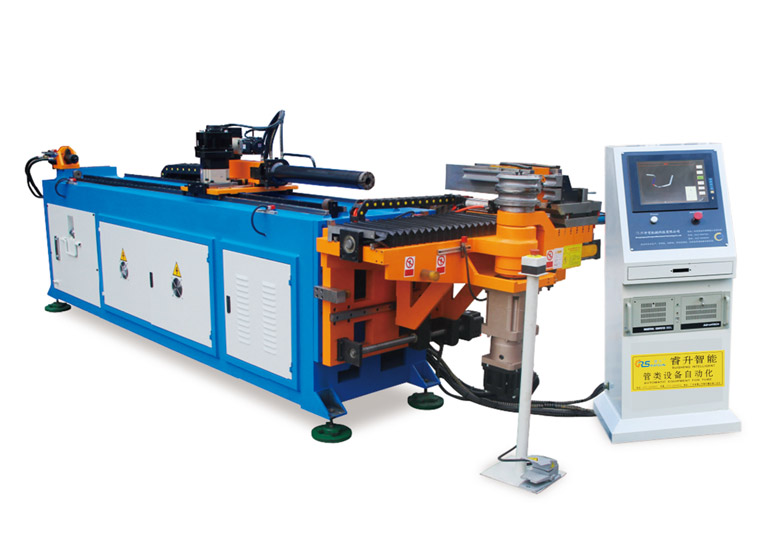

CNC數控彎管機SB-50CNC-6A-2S（左右彎）
服務熱線：

133-8028-8977

詳細描述

機(ji)械(xie)特(te)點：
1、全自動彎管(guan)機可對(dui)復雜三維管(guan)件進行左右(you)彎制。
2、工業計算(suan)機系統具備3D干涉檢(jian)查(cha)功能。
3、通過(guo)5-13軸伺服(fu)電(dian)機精確控制(zhi)。
4、可(ke)連(lian)接機(ji)器人和三維測量(liang)儀等(deng)。
5、可(ke)實現1-4層模具左(zuo)彎和右彎功(gong)能。
6、可直(zhi)接用輸入管件數據生成(cheng)3D立(li)體圖，并能模擬管件成(cheng)型過(guo)程，預視管件成(cheng)形(xing)圖形(xing)。
7、可實現(xian)大半徑(jing)或螺旋狀(zhuang)品彎曲、帶推(tui)彎功能。
8、有完善的機器故障報警(jing)功能,并在屏幕.上顯示(shi)報警(jing)信息,便于操作(zuo)者直找排除故障。


設備參數：

機型 單位 SB-18CNC SB-25CNC SB-38CNC SB-50CNC SB-63CNC SB-75CNC SB-89CNC
最大彎曲管徑X厚壁 mm φ19.1×1.2 φ25.1×1.5 φ39.1×2 φ51.1×3 φ65.1×4 φ76.1×4 φ90.1×6
最大彎曲半徑 mm R120 R160 R180 R250 R250 R300 R300
最大彎曲角度 ° 190 190 190 190 190 190 190
最大送料長度 mm 1800 2000 2200 2500 3000 3000 3000
送料方式 - 直送或夾送 直送或夾送 直送或夾送 直送或夾送 直送或夾送 直送或夾送 直送或夾送
彎管速度 °/s Max.180 Max.150 Max.150 Max.85 Max.85 Max.40 Max.30
轉管速度 °/s Max 200 Max 200 Max 200 Max 200 Max 200 Max 160 Max 160
送料速度 mm/s Max.1000 Max.1000 Max.1000 Max.1000 Max.1000 Max.800 Max.800
彎管精度 ° ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1
轉管精度 ° ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1
送料精度 mm ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1
資料輸入方式 - 坐標（X/Y/Z）
彎管方式   伺服彎管1kw 伺服彎管2kw 伺服彎管3kw 伺服彎管4.4kw 伺服彎管7kw 伺服彎管11kw 伺服彎管15kw
轉管伺服電機功率 kw 0.2 0.4 0.75 0.75 0.75 1 1.5
送料伺服電機功率 kw 0.4 0.75 1 1.5 1.5 1.5 2
管件允許彎頭數 個 32個彎
可儲存零件數 組 2000 2000 2000 2000 2000 2000 1000（PLC）
油壓電機功率 kw 2.2 4 4 5.5 5.5 7.5 11
系統最大壓力（可調） Mpa 10 12 12 12 12 12 14
機器重量 kg 1200 1300 1500 2500 3000 4500 5500
